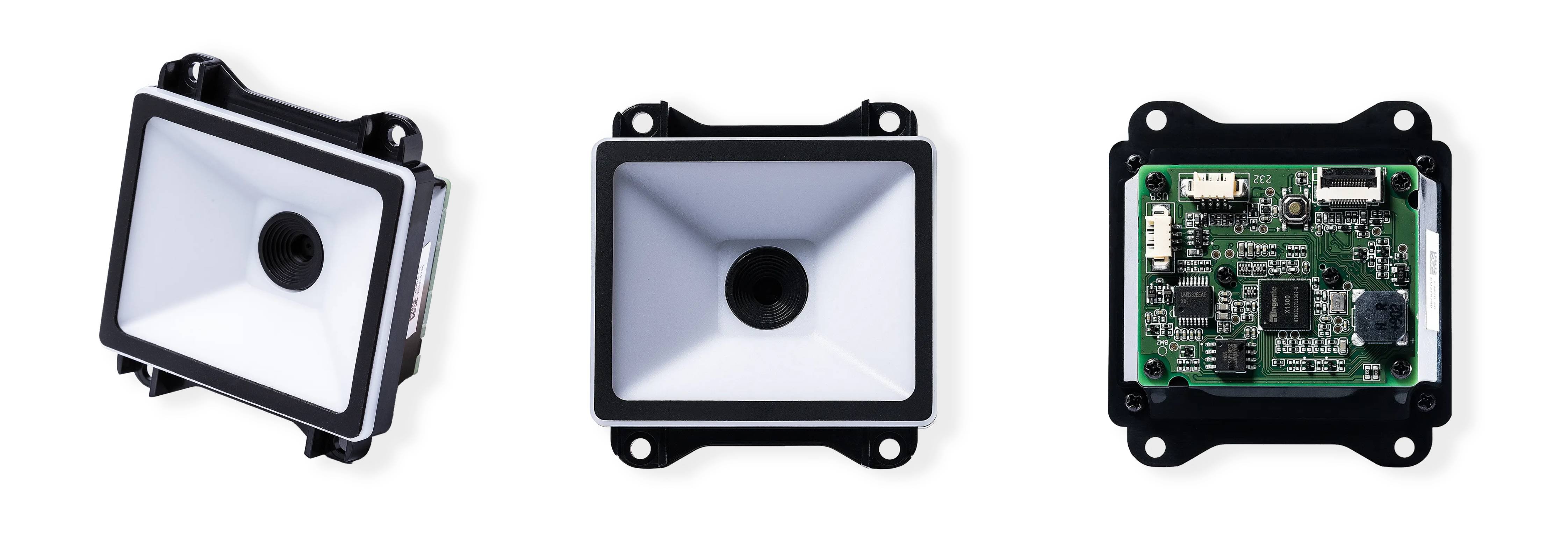

NLS-EM20-80/NLS-EM20-80-TW 製品仕様
2025.04.18
スクリーンバーコードを高速に読み取る
スクリーンバーコード（スマートフォン画面に表示されたバーコード）に対応すると共に、高速に読み取ることが可能です。
環境対応と低いエネルギー消費量
弊社独自技術を採用することで、稼働消費電力を削減化、更には、設備耐用年数を延ばすことができます。
豊富なインターフェース
USBとTTL-232/RS232を提供することで、様々なインターフェースのニーズを満たしております。
超小型サイズ
各種薄型・軽量デバイスに容易に組み込むことができます。
高耐震かつ頑丈なデザイン
シングルPCB構造と耐震コネクターにより、スキャンエンジンの耐震性かつ信頼性が向上しております。
| NLS-EM20-80/NLS-EM20-80-TW 製品仕様 | ||
|
スキャン性能
|
イメージセンサー | 640 * 480 CMOS |
| 照明 | 白色光 | |
| 読取シンボル | 2D PDF 417, QR Code, Micro QR, Data Matrix, Aztec, Maxicode, Chinese Sensible Code, GM Code, Micro PDF417 Code, Code One | |
| 1D EAN-8, EAN-13, UPC-E, UPC-A, Code 128, UCC/EAN128, I2Of5, ITF-14, ITF-6, Matrix 2 of 5, CodaBar, Code 39, Code 93, ISSN, ISBN, Industrial 2 of 5, Standard 2 of 5, Plessey, Code11, MSI-Plessey, UCC/EAN Composite, GS1 Databar, Code 49, Code 16K | ||
| 最小分解能 | ≥5mil | |
| 読み取り深度 | EAN-13：25mm-110mm (13mil) | |
| QR Code：0mm-90mm (15mil) | ||
| PDF417：35mm-45mm (6.7mil) | ||
| Data Matrix：35mm-50mm (10mil) | ||
| 読み取り角度 | 回転: 360°, 傾斜: ±40°, 偏向: ±45° | |
| 最小コントラスト | 30% | |
| 視界角度 | 水平 68°, 垂直 51°, 対角 84.8° | |
|
仕様項目
|
外観サイズ | 61.5(W)×65.5(D)×31.9(H)mm (最大値) |
| 重量 | 33g | |
| リマインド方式 | ブザー, グリーンライト | |
| 動作電圧 | 12-pin FPC connector: 3.35VDC±5% | |
| 4-pin box connector: 3.3-5VDC±5% | ||
| 電流@5VDC | 動作電流：237mA (代表値), 319mA (最大値) | |
| アイドル電流：69mA | ||
| 通信インターフェース | TTL-232, RS-232, USB | |
| 定格消費電力@5VDC | 1129mW (代表値) | |
| 定格消費電力@3.3VDC | 1103mW (代表値) | |
| 電流@3.3VDC | 動作電流：335mA (代表値), 479mA (最大値) | |
| アイドル電流：93mA | ||
|
動作環境
|
動作温度 | -40°C to 65°C (-40°F to 149°F) |
| 保管温度 | -40°C to 75°C (-40°F to 167°F) | |
| 湿度 | 5% to 95% (結露なきこと) | |
| 周囲光 | 0~100,000lux (自然光) | |
|
国際認証
|
国際認証 | FCC Part15 Class B, CE EMC Class B, RoHS |
|
アクセサリー
|
NLS-EVK | デモボード（トリガーボタンやブザーを接続でき、RS-232とUSBで通信ができます） |
| ケーブル | USB：デモボードと情報受信ホスト機を接続するために用いられます。 | |
| RS-232：デモボードと情報受信ホスト機を接続するために用いられます。 | ||
| 電源アダプタ | RS232データケーブルを組み合わせてデモボードに給電します。 | |
※仕様は予告なく変更される場合があります
(用途)
自動販売機、券売機、精算機、チャージ機、改札機等
